PPH蝶阀密封形式及工作原理

蝶阀是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制,通风蝶阀是一种非密闭型蝶阀。PPH蝶阀在各行各业的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置使用。PPH蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的结构紧凑、重量轻、便于装置、流阻小、流通量大,操作轻便。

PPH蝶阀内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。PPH蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa管道上,用以连通、启闭或调节介质量。PPH蝶阀由电动机带动驱动执行机构,使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。PPH蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

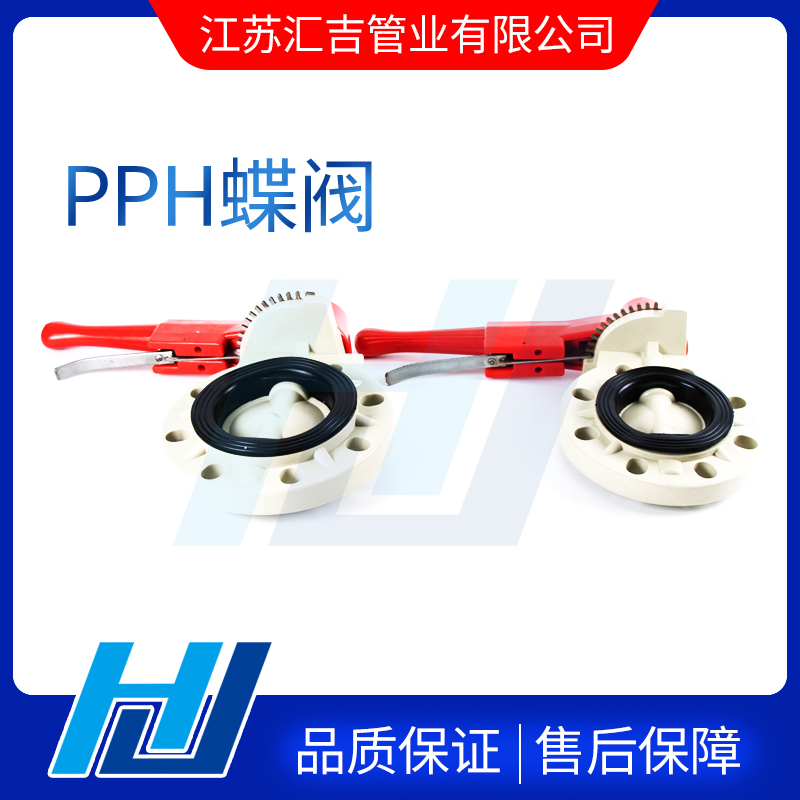

PPH蝶阀

PPH蝶阀密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封外表层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无摩擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

PPH蝶阀装置位置、高度、进出口方向必需符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。PPH蝶阀装置前必需进行外观检查,阀门的铭牌应符合现行规范。在主干管上起到切断作用的阀门,装置前应进行强度和严密性能试验,合格后方准使用。试验压力为公称压力的1.5倍,继续时间不少于5min阀门壳体、填料应无渗漏为合格。
