PP蝶阀执行操作的途径及注意事项

PP蝶阀及执行机构经上四个途径,导致执行机构温度过高,出现故障。PP蝶阀温度过高造成执行机构的气缸变形,密封环损伤,造成气缸缸体拉伤,气缸漏气,导致蝶阀的调节精度降低,严重影响到加热炉的正常生产。因此,对热轧加热炉的蝶阀及执行机构提出保护策略的研究,这对整个热轧加热炉生产的增效节支,节能降耗,提高热空气管道控制系统的自动化应用水平有重要的意义。

管内热空气对PP蝶阀及执行机构的影响较大,热量的传递主要是通过金属之间热传导,导致执行机构温度升高。在不影响加热炉正常生产下,管道内部热空气与管道的对流换热是无法改变的。同时由热传导公式可知,热量跟两高温面的距离以及热传导系数有关。为了降低执行机构与蝶阀之间的热传导效果,可以阻碍两者间热量的传递。因此,在蝶阀与执行机构间增添隔热支架,将执行机构下表面与蝶阀的高温面分开。还可以通过安装隔热垫,对热传动阻隔效果更好。

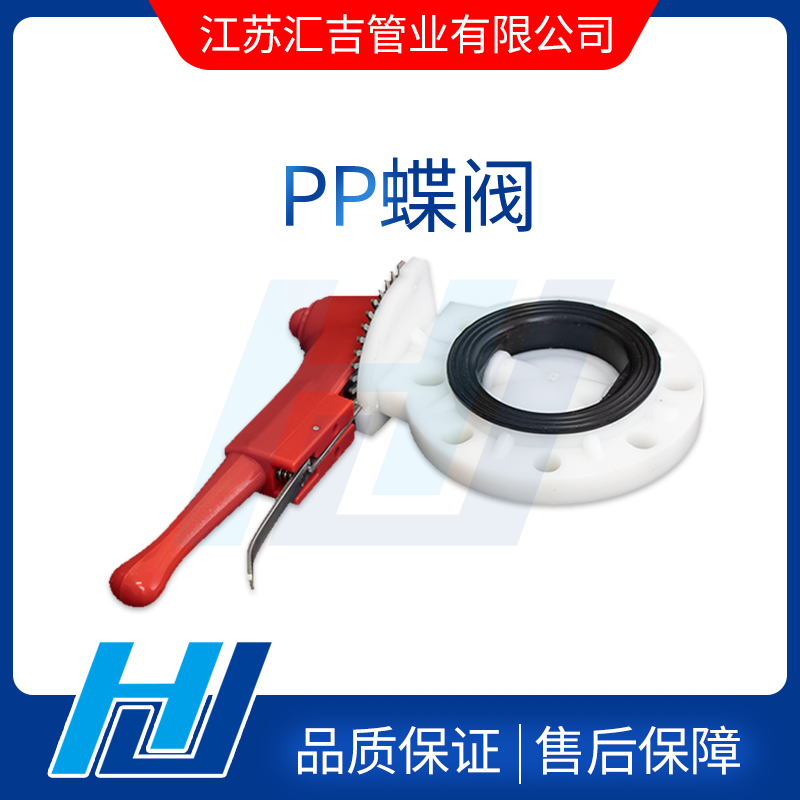

PP蝶阀

隔热垫材料为矿棉,该类材料的物理属性规律是比热容大,能自身吸收较多热量;同时热导率低,温度在自身内部的传导速度缓慢。由于PP蝶阀及执行机构所处的工作环境,高温面对蝶阀及执行机构的影响,是无法避免。由于蝶阀及执行机构安装方向是竖直向上,垂直于地面。随着环境中空气温度升高,热空气密度变小,热空气竖直方向上浮,该过程传递的热量也相当大,造成执行机构温度升高。

因此为了避免热空气上浮所带来的热量影响,可将PP蝶阀执行机构从竖直安装改为水平安装,即蝶阀执行机构平行于地面。目前执行机构动力源的处理设备均与热源较近,导致仪表气的温度较高。可以考虑让空气过滤等装置远离过高的热源,使仪表气温度与室内温度接近。这样气动执行机构的温度,随着仪表气的流动,可以起到降温效果。因此,可以将电磁阀等空气过滤装置与PP蝶阀及执行机构分离,加长仪表气的供气管道。
