PP蝶阀低温状况下的密封情况

蝶阀在低温状况下密封性能表现不良，以及其它一些因结构不合理等原因造成介质内漏和外漏的现象，严重的影响这些低温设备的安全和正常运行，不能满足低温设备的要求，因此对PP蝶阀进行结构上的改进，开发了三偏心纯金属高密封性能的蝶阀，介质是高温还是低温均能满足其需要。当介质温度下降到使材料产生相变时造成体积变化，使原本研磨精度很高的密封面产生翘曲变形而造成低温密封不良。

PP蝶阀由平面密封改为锥面密封，阀座是一个斜圆锥椭圆密封面，与嵌装在蝶板上的正圆形弹性密封环组成密封副，密封环可在蝶板槽内径向浮动。当阀门关闭时，弹性密封环首先和椭圆密封面的短轴接触，随着阀杆的转动逐渐将密封环向内推，迫使弹性环再和斜圆锥面的长轴接触，导致弹性密封环与椭圆密封面全部接触，它的密封是依靠弹性环产生变形而达到的。

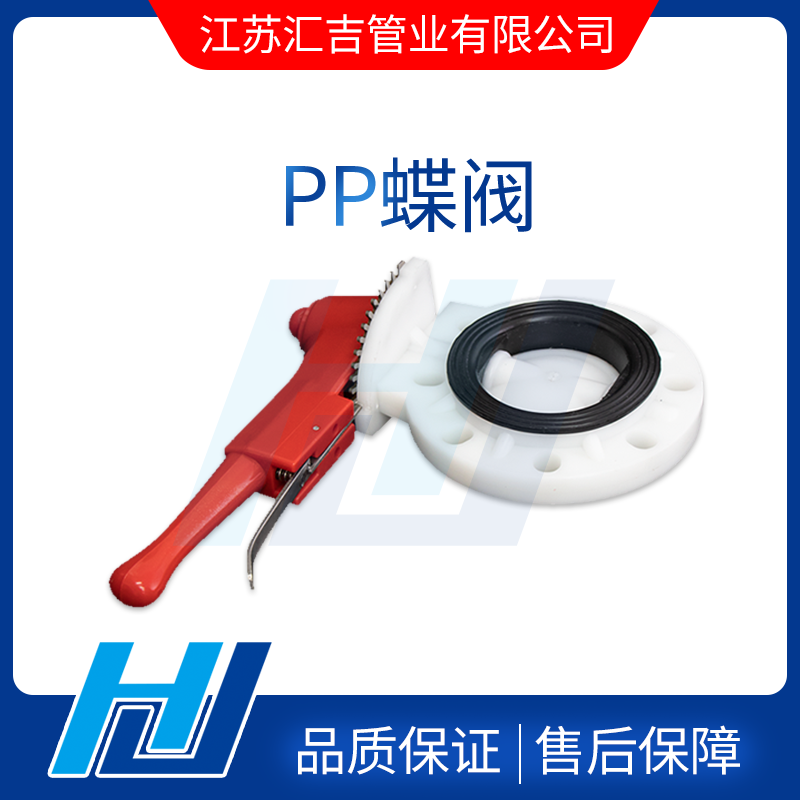

PP蝶阀

因此当阀体或蝶板在低温下产生变形时，都会被弹性密封环来吸收补偿，不会产生泄漏和卡死现象。当阀门打开时这一弹性变形立即消失，在启闭过程中基本没有相对磨擦，故使用寿命长。阀门与管路采用法兰连接方式时，由于连接垫料、连接螺栓、以及连接件在低温下材料之间收缩不同步产生松弛而导至泄漏。因此我们把阀体与管路的连接方式由法兰连接改为焊接结构，避免了低温泄漏。

在低温下产生冷缩导致渗漏，造成阀杆处大量结冰，至使阀门开启失灵。大部分蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，因此蝶阀的结构原理适合制作大口径阀门。蝶阀主要通过电源信号来控制蝶阀的启闭，该产品可用做管道系统的切断阀，控制阀和止回阀。另外附带的手动控制装置，在电源故障的情况下，还可以临时转用手动操作，不至于影响使用。
