PPH蝶阀不同的环境工况

蝶阀可能需要在不同的环境下进行工作,而环境的变换往往会在很大程度上影响到电动底阀的工作状态。PPH蝶阀能在高温环境下正常工作,对于安全性能要求较高的管道系统,自然是需要在使用之前先了解清楚产品的信息才能保障安全才能放心使用。在一般情况下,正常的PPH蝶阀是可以在高温高压的环境下正常工作的,而且还具有相当的稳定性,不会受到太多的外界因素的干扰。

PPH蝶阀由于其特殊的密封系统,可以保障其在高温高压环境下也能有着非常优良的密封性能。蝶板的密封面为斜锥面,一般仅能实现单向承压密封,即在强度范围内,压力越高密封越好,但反向承压密封性能差,一般不超过0.5MPa,限制了三偏心金属硬密封蝶阀的应用。蝶阀达到双向零泄漏,三偏心金属硬密封蝶阀蝶板的阀杆孔与阀体的阀杆孔加工一般在镗床上合镗完成。

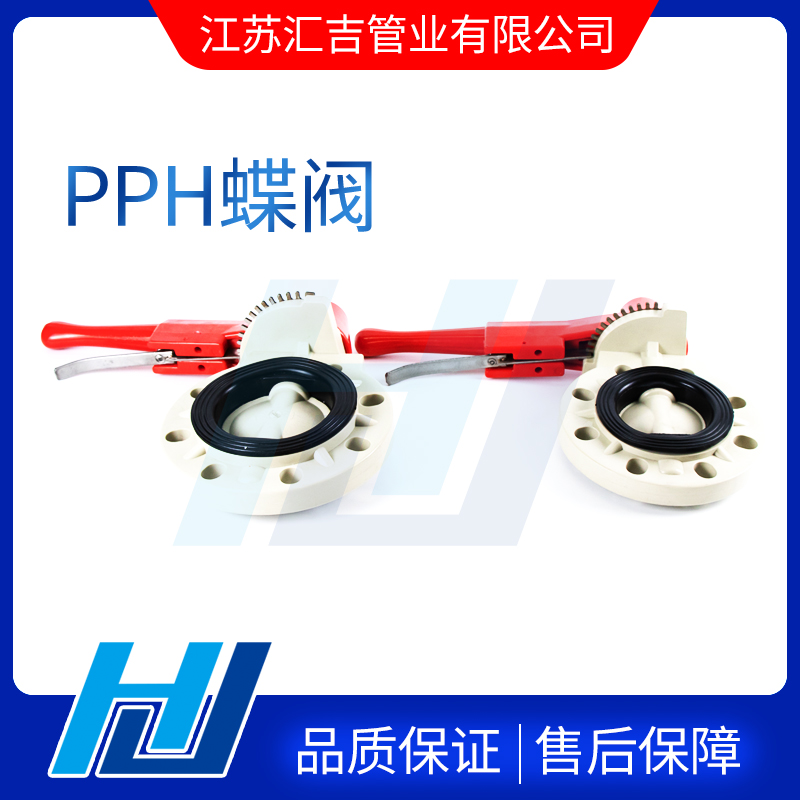

PPH蝶阀

为了减小同轴度误差,在工装和阀体安装到位后,在主轴上放置百分表,通过转动主轴校正阀体通道沿主轴中心线对称,镗完一端孔,工装台旋转180°后再加用百分表校正通道镗另一端。蝶阀密封面一般采用组合式密封环,结构有“金属+石墨”和“金属+PTEE”等。加工密封面时先将碟板、密封组件和压环组装在一起,在斜模上把密封面加工到尺寸。如过加工“金属+石墨”密封组件,则石墨用金属工艺密封环代替。

如果加工“金属+PTEE”,PTEE容易变形,影响密封,所以在加工时,参照图纸尺寸对碟板、密封组件和压环组件密封面预留0.8至1mm加工余量,这样在组装PTEE时即使出现变形也有可调整余地。在压力检测过程中经常出现试压时密封处不泄漏,而卸压时泄漏,口径越大压力越高,该现象越明显,把压紧密封组件的螺钉松开后重新压紧试压,卸压时由于螺钉的紧固,PTFE密封环无法恢复原状,出现泄漏。
