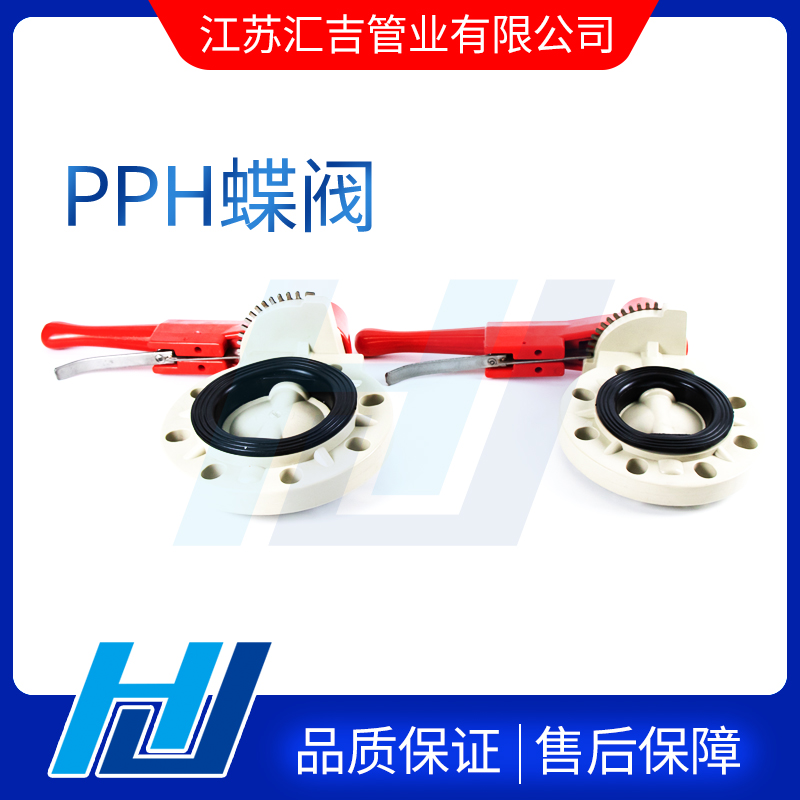

PPH蝶阀刚性连接及压力泄漏
PPH蝶阀主要由液压环形接力器、旁通阀、圆筒形的阀体和在其中间绕轴转动的活门以及其他部件组成，在液压环形接力器的作用下，当PPH蝶阀关闭时，活门的圆周与阀体接触，封闭水流通路；当PPH蝶阀开启时，活门与水流方向平行，水流绕活门两侧流过。PPH蝶阀与其他型式进水阀比较，具有结构简单、尺寸小、重量轻、造价低、操作方便等优点，其缺点是活门影响水流流态，水力损失大。
在PPH蝶阀的组成部件中，液压环形接力器是操作活门的主要部件，其工作性能的好坏将直接影响到水轮发电机组的安全稳定运行。蝶阀活门与主轴为一个整体，主轴通过分半键与作用支臂相连。液压环形接力器在压力油的作用下，活塞以蝶阀主轴为旋转中心，沿环形缸体运动，再通过与活塞连接的作用支臂推动蝶阀主轴转动，主轴带动活门旋转，从而达到开、关蝶阀的目的。
液压环形接力器由蝶阀主轴、环形缸体、活塞、作用支臂、分半键、分腔隔板和进排油孔组成。环形接力器缸体与蝶阀主轴的相对位置，也就是环形缸体的中心与蝶阀主轴的同心度、缸体环形中心平面与蝶阀主轴轴线的垂直度，是制造加工和安装过程中很难保证的。由于液压环形接力器活塞和作用支臂之间是刚性连接，活塞和缸体之间设有密封，密封的主要作用就是防止油腔的压力油泄漏。
我们经检查发现主要原因是由于活塞与环形缸体偏磨严重，而偏磨点的直径对应处间隙较大，主要就是因为环形缸体与蝴蝶阀主轴的相对位置误差过大导致活塞严重受损造成的。在对蝶阀液压环形接力器进行改造过程中，主要是把作用支臂与活塞的连接形式，由硬性连接改为弹性连接，使活塞在沿环形缸体运动中，能够自动产生径向位移，既能带动作用支臂，以不受其刚性的限制，又能使制造和安装中的不同心超差量得到自动调节。
