PPH蝶阀压力方向及结构问题所在

随着我国基本建设的发展,大型项目投入建设实施,使电力、石油、化工、城市供、排水系统等阀门的数量越来越多,尤其是蝶阀的用量很大。PPH蝶阀由阀体、阀板、阀杆、弹性阀座、压环等主要零件组成。压环的侧面为阀体的密封面与管道法兰密封面成为密封副,侧面中有螺栓孔,用螺栓压紧压环起固定阀座之用,同时与阀体连为一体,构成阀门的总的结构长度。

压环侧面有螺丝孔径将有效的密封面直径减少,从用户使用法兰的情况,大多用的是平焊法兰,其内经又公称通经大10~20mm。这样使用将有效密封面减少,如果安装过程阀门与管道法兰出现不同心的话就会错位压在螺栓孔径上面,此时,管道法兰内孔内侧露出螺栓孔径,造成此处泄漏。泄漏特征为介质从压环背面流出。对弹性硬密封蝶阀没有法兰的相应专用标准,我们根据现行的标准,在法兰规定的标准尺寸不变的情况下,将其内经采用承插式的。

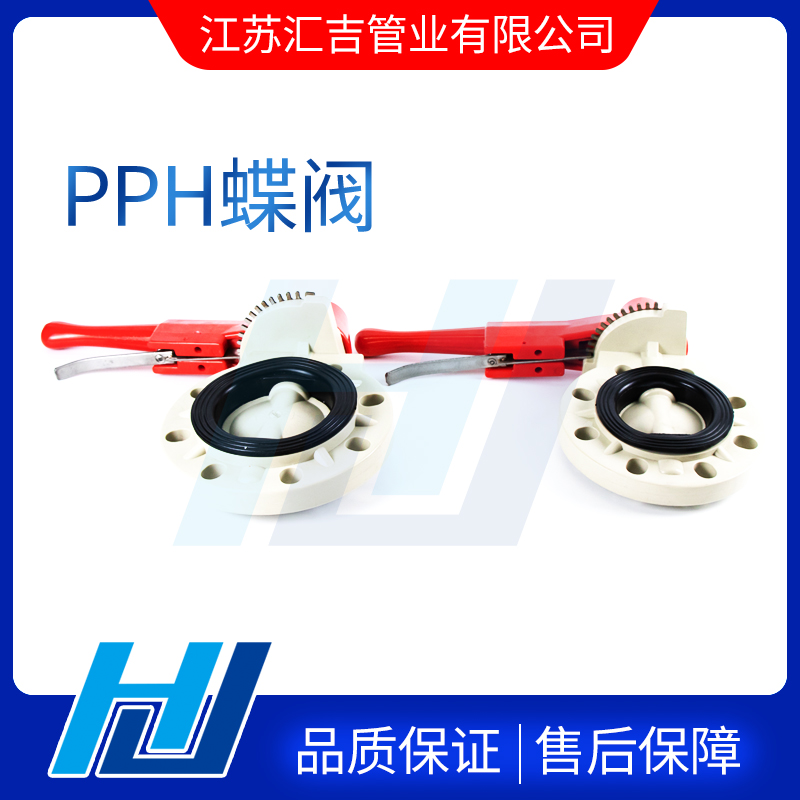

PPH蝶阀

法兰内孔径与公称通经基本相同,这样是为了增加有效的密封面,也是给安装提供有利的方便,同时保证阀门正常使用。在使用弹性硬密封蝶阀时,配对的反法兰一定要用专用法兰,特别是与阀体压环面配对的管道法兰,一定要用专用法兰。阀体上铸出的箭头方向,指的是介质的流向,使用者看到箭头后,顺理成章按流向与箭头方向一致安装。蝶阀按流向与介质流向一致安装,管内介质是液体,阀门关闭后,若原来介质进口方向的压力,减少或为零时,出口的介质出现反流倒流。

如果是高层供给时,介质处于高位而产生压力,其压力大于进口压力时,此阀门就要承受反向压力的作用,因普通硬密封蝶阀为单向使用阀门,这样使用就不利于蝶阀的密封性,而且会出现泄漏。蝶阀阀体的箭头方向指的是介质的压力方向。用户在安装前要清楚知道阀门关闭后介质压力的方向,自由阀体箭头方向与介质压力方向一致就能达到正确的使用,而且密封性保持良好状态。
