PPH球阀结构形式及不同类型的使用原理

球阀是靠固定在转动轴上的球体旋转90°实现阀门的开启和关闭。PPH球阀开闭速度快,而体积和漏率大。由于其结构中阀体、阀杆为不锈钢,阀座、填料等密封材料均为聚四氟乙烯,因而适用于介质为空气、水、蒸汽、酸、碱等。真空系统和压力系统中接通或切新带有酸、碱性的气体及液体的介质流。阀体和球体材料为316L;密封件材料为增强聚四氟乙烯、氟橡胶。

球体绕垂直于通道的轴线旋转而启闭通道的阀门称为球阀,在PPH球阀的过流面上衬一层氟塑料,用来隔绝介质与金属壳体的接触,这样的阀门便称为衬氟球阀。PPH球阀也是一种带球形关闭件的旋塞阀,与球体相配的阀座为圆形,故在圆周上的密封应力是相同的。衬氟球阀球体与阀座密封面都衬有氟塑料,为软密封结构,能很好地吻合。从密封的角度看,球阀的构想是很优异的。

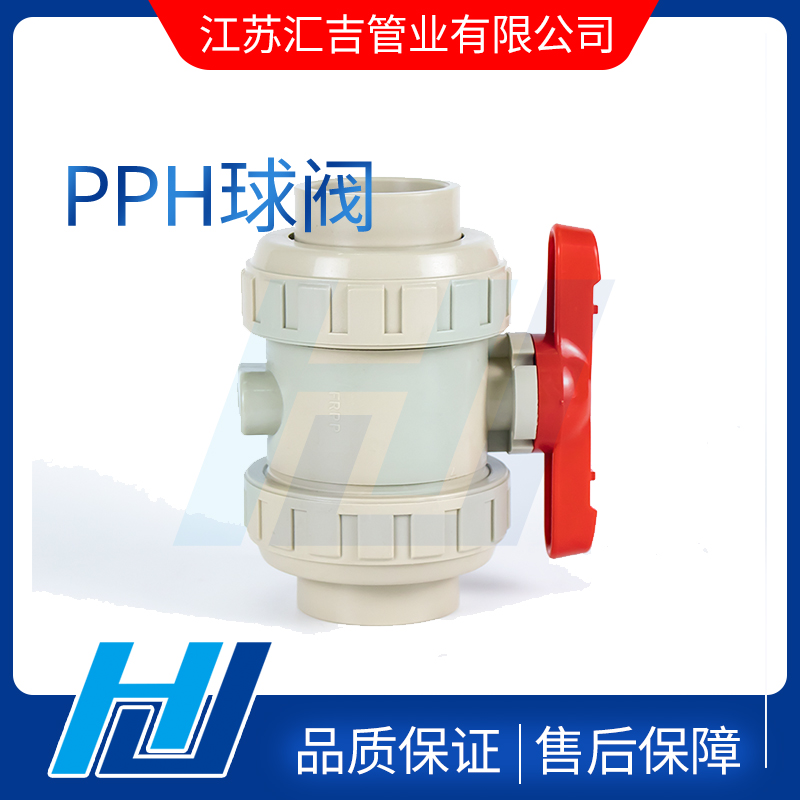

PPH球阀

为使衬氟球阀结构经济,大部分球阀带缩口及约为3/4公称尺寸的文丘里式流,缩口球阀的压力损失较小,以致通常没有理由要去增加费用来使用全通道的衬氟球阀,但是有些场合却必须使用不缩口的球阀。球阀结构形式主要有浮动球式和固定球式。浮动球结构球阀中有直通式、Y形三通式、L形三通式、T形三通式,固定球结构球阀中有直通式和四通式。多通球阀可改变介质流动方向或进行分配,衬氟球阀广泛应用于防腐蚀工业管线。

PPH球阀的介质流动方向不受限制,球阀压力、通径使用范围较宽,但使用温度受氟塑料材料的限制和制约。大口径球阀已经脱出了传统用于放流和断流的使用概念,越来越多地用来代替传统节流的截止阀。随着球阀结构的创新发展,新材料的开发应用,特别是内件结构的改进,它的使用范围也随之扩大。成为控制阀的工业领域中发展最快的一种阀门,这是因为旋转90启闭的球阀在流量控制方面有比截止阀更大的优点。
